Алюминиевый электродвигательный корпус: проектирование, производство, защита и точность

Максимизация теплового потока в алюминиевых оболочках электродвигателя

Когда инженеры обсуждают Алюминиевый электрический моторный корпус тепло рассеяние Они действительно говорят о управлении цепью термических сопротивлений: от медных обмоток или ламинаций статора в иго и монтажных черт, через стенку оболочки, через внешнюю поверхность и, наконец, в окружающий воздух или жидкость. Любая слабая связь в этой цепи повышает температуру горячей точки и сжимает маржу производительности. Высокая теплопроводность алюминия по сравнению с корпусами железа делает его очевидным первым выбором, но осознание этого преимущества зависит от вдумчивого выбора материала, контактного дизайна и инженерии поверхности. Цель - не просто перемещение тепла; Он предсказуемо движется при контроле веса, производства и стоимости.

Тепловые пути внутри корпуса

Внутри корпуса тепло оставляет зубы статора и печь путем проводимости и пересекается в корпус с помощью прессой, связывания интерфейсов или стыков. Непрерывный, высоко нагруженный контактный интерфейс снижает сопротивление контакта. Практические шаги включают плотно устойчивые приготовления пресса, тонкие и однородные материалы для интерфейса и преднамеренное давление зажима, которое позволяет избежать искажения. Там, где необходим горта или заполнитель, выбирайте материалы, балансирующие проводимость с вязкостью, чтобы они влажные микро-оказания без улавливания воздуха. Дизайнеры часто улучшают проводимость, расширяя зубы статора или добавляя медные шунты, которые сокращают длину пути. Поскольку алюминий расширяется больше, чем сталь, необходимо учитывать дифференциальное расширение при рабочих температурах; Слишком много вмешательства в сборку может стать слишком мало во время горячей работы, разжигая тепловую передачу, когда это наиболее необходимо.

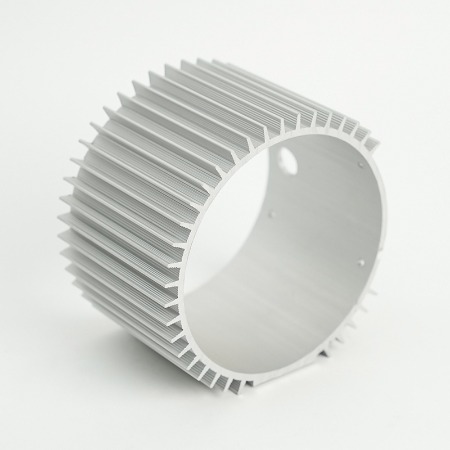

Геометрия FIN, воздушный поток и обработка поверхности

За пределами корпуса конвекция доминирует. Прямые плавники просты и экономичны, но жаркие или волнистые плавники нарушают пограничные слои и могут превзойти низкоскоростный воздушный поток. Расстояние между плавниками должно учитывать риск загрязнения и углы производства. Поверхностные обработки могут быть нелогичными: микросхроренная поверхность может увеличить конвективную теплопередачу, споткнув турбулентность, даже когда она слегка снижает проводимость, а темный анодный слой увеличивает излучательную способность, что имеет значение, где излучение не может быть нераспределенным. Если двигатель живет в среде с кожухом или под капюшоном, канальный воздушный поток с известными профилями скорости является более надежным, чем полагается на случайный поток. Когда пыль или насекомые вероятно, выберите более толстые плавники с более широким расстоянием, чтобы сохранить производительность с течением времени.

Оценки материала и теплопроводность

Различные алюминиевые оценки торговая проводимость против литой и силы. Сплавы с высоким уровнем силикона прекрасно текут и заполняют тонкие плавники, но их теплопроводность ниже, чем сорта. Напротив, вытягивающие экструзии серии 6xxx предлагают отличную проводимость и механизм, хотя они могут потребовать больше обработки для достижения сложной геометрии. Поскольку выбор материала взаимодействует с процессом, решения должны взвесить тепловые природы против инструментов и затрат на части. Следующие сравнения помещают цифры в контексте до полной сводки таблицы.

• Алюминий обычно проводит тепло в несколько раз лучше, чем нержавеющие стали при комнатной температуре, что может привести к меньшему повышению температуры для того же теплового потока.
• В алюминиевых семействах более низкие кремниевые или кованые сплавы обычно содержат лучше, чем сплавы с высокой силиконом, за счет затрат на тонкие тонкие стены.
• Магний легче, но обычно проводит тепло менее эффективно, чем общие алюминиевые оценки, и может усложнить управление коррозией.

Методы тестирования и конструктивные петли обратной связи

Тепловые модели ускоряют обучение, но они должны быть закреплены измерениями. Инфракрасная термография выявляет горячие точки вокруг подшипников и пересечений ребер. Калиброванные испытания на тепловой сойк с известными нагрузками подтверждают CFD, в то время как цикл теплового шока подвергает деградацию интерфейса в течение срока службы. Наиболее эффективные программы рассматривают тепловой сравнительный анализ как обычные ворота в релижах дизайна, а не специальное событие. Этот системный подход - это то, что в конечном итоге поворачивает фразу Алюминиевый электрический двигатель от поискового запроса в конкурентное преимущество в этой области.

Выбор производственного маршрута и оценка партнеров

Выбор процесса и проверка Поставщики корпуса алюминиевого корпуса алюминиевого двигателя это многоотдатимое упражнение. Мастика умирает в больших объемах с тонкими стенами и интегрированными плавниками; Песочная литья предлагает гибкость и более низкие инвестиции в инструменты за счет более толстых секций; Экструзия плюс обработка с ЧПУ обеспечивает превосходную поверхность и проводимость для более простых геометрий; и кастинг с постоянным родом находится между песком и литьем для средних пробежек. Правильный выбор уравновешивает геометрию, толерантность, косметику и общую стоимость владения. Когда два маршрута кажутся жизнеспособными, сначала сравните их в предложениях и подтвердите с табличной системой показателей показателей, поэтому компромиссы прозрачны как для технических, качественных и поисковых команд.

Die Casting vs. Sand Casting против экструзии CNC

Мастинг Die обычно побеждает там, где вам нужно много тонких плавников и постоянная толщина стенки с жесткой повторяемостью. Песочный лить, в то время как более грубый, поддерживает большие корпусы и быстрые итерации дизайна без высокопроизводительных инструментов. Обработка экструзии с ЧПУ имеет смысл для цилиндрических или призматических оболочек, где линейные плавники или простые воздуховоды могут быть вырезаны из запаса; Он также сохраняет более высокую теплопроводность кованого алюминия. Инвестиционное литье может достичь мелких деталей, но часто теряет стоимость более крупных деталей. Поскольку отделка поверхности влияет на герметизацию, покраску и тепловую излучение, рассмотрим, сколько обработки или постобработки необходимо для достижения производительности и косметических целей.

Инструмент, время выполнения выполнения и общую стоимость владения

Общая стоимость владения (TCO) сочетает в себе амортизированные инструменты, цену листа, отрезки, фрахт и риски качества. Мастинг умирает более высокий инструмент, но низкое время цикла; Песочный кастинг меняет это. Если годовой объем является неопределенным, начиная с литья песка или экструзии может снизить риск программы и предоставить реальные данные о спросе, прежде чем принять участие в жестком инструменте. И наоборот, когда прогноз запуска является твердым, а геометрия подходит для него, перемещение рано, чтобы умереть, может быстро отработать инструменты, сокращая время цикла и содержание обработки. Местоположение поставщика влияет на логистический риск и время заказа; Двойное источники с общими планами проверки и взаимозаменяемыми инструментами могут стабилизировать предложение.

Системы качества и оценка поставщика

При просмотре умирать литье алюминиевого двигателя корпус поставщики , посмотрите за пределы номинальных возможностей. Запросить диаграммы процесса процесса, примеры PFMEA и данные о статистических возможностях в аналогичных корпусах. Просмотрите металлографические отчеты на пористость и контроль за холодными шарами и спросите, как стратегии стробирования/переполнения уменьшают захват газа в тонких плавниках. Утвердите, что оборудование для координат измерения и установки для испытания давления соответствует вашему плану проверки. Зрелый поставщик приветствует совместный семинар DFM/DFMEA, который снижает риск до того, как сталь будет разрезана.

Стратегия защиты окружающей среды и герметизации

Проектирование Коррозионный алюминиевый моторный корпус IP65 означает целостно думать о воде, пыли, химических веществах, велосипеде температуре и гальванических парах. IP65 обозначает пылеустремленную конструкцию и защиту от водных самолетов, но прохождение лабораторного испытания один раз не то же самое, что процветает в течение многих лет на местах. Реальные среды сочетают в себе солевой спрей, проводящую пыль, масла и тепловые градиенты, которые накачивают влажность через микроберы. Чтобы добиться успеха, функции герметизации должны быть щедрыми, покрытия должны быть совместимыми, а разнородные металлы должны быть изолированы. Поскольку коррозия является системой проблемой, многие сбои отслеживаются до интерфейсов - бытовых, боссов и обложки - оратор, чем сам объемный алюминий.

Рейтинги, прокладки и дыхание IP

Начните с выбора геометрии прокладки, которая поддерживает сжатие после старения: губчатые эластомеры с закрытыми клетками для низкого входа в воду или формованные профили для надежного вовлечения фланца. Целевые сжатия диапазоны, которые учитывают толерантные стеки; Используйте ограничители сжатия в пластиковых крышках, чтобы избежать чрезмерного подъема. Там, где корпус нагревается и охлаждается, мембранный передний дутер выравнивает давление и снижает тенденцию потянуть влагу мимо тюленей. Кабельные железы и записи трубопроводов должны соответствовать целям входа; Даже одна нижняя железа может ухудшить отличный дизайн.

Покрытия, анодирование и коррозионное тестирование

Алюминий без покрытия образует защитный оксид, но среда, богатая хлоридом, требуют большего. Анодирование увеличивает коррозионную стойкость и поверхностную твердость; Порошковое покрытие обеспечивает жесткую, привлекательную отделку; и конверсионные покрытия улучшают адгезию краски. Когда детали будут собраны с помощью нержавеющих крепеж, используйте изоляционные шайбы или герметики для смягчения гальванического потенциала. Проверяет системы покрытия с нейтральным спрей и циклическими тестами на коррозию, которые включают в себя расщепленные купоны, репрезентативные для реальных суставов, а не только плоские панели. Лучшая практика состоит в том, чтобы объединить надежную герметику с отделкой, адаптированной к окружающей среде, а затем проверить с ускоренными тестами.

Крепеж, интерфейсы и разнородные металлы

Гальванические пары управляют многими полевыми проблемами. Если требуются нержавеющие крепежные элементы, изолируйте их от алюминия с помощью пленных шайб, нанесите совместимый анти-серии и избегайте резервной геометрии. Там, где стальные кронштейны болт к корпусу, используйте герметик в соединении, чтобы уменьшить коррозию. Наконец, обрабатывать точки заземления и краски намеренно разрываются, поэтому защитные системы не подвергаются непреднамеренно скомпрометированы. Дисциплинированный подход превращает «IP -тест -проход» в бурный Коррозионный алюминиевый моторный корпус IP65 Это процветает в реальную погоду и стирание.

Сокращение массы для современных трансмиссии

Электрификация ставит премию за вес и эффективность упаковки, что делает поиск легкий алюминиевый моторный корпус для двигателей EV Больше, чем лозунг. Более низкая масса повышает эффективность транспортного средства, расширяет тепловой запас и облегчает обработку сборки. Но снижение веса не может поставить под угрозу жесткость корпуса, выравнивание подшипника или акустическое поведение. Искусство состоит в том, чтобы удалить граммы, где структура вносит наименьшее количество, сохраняя при этом пути нагрузки и тепловые характеристики. Выполняет это хорошо сочетает оптимизацию топологии, ребра, дружелюбная к литью и разумную обработку, которая позволяет избежать создания стрессовых стояков или тонких секций, уязвимых для пористости.

Структурная топология и целей веса

Начните с топологии, управляемой жесткостью: определите нагрузки на подшипники, реакции коробки передач и монтажные ограничения, затем позвольте решателю идентифицировать коридоры материала, которые несут большую часть напряжения. Переведите результат в отлитые ребра и веб -сайты с равномерными настенными переходами, щедрыми филе и последовательным черновиком. Для цилиндрических корпусов рассмотрите интегральные ребра, которые удваиваются как тепловые кольца. Установите целевые показатели веса и жесткости на ранних стадиях, чтобы компромиссы были видны во время обзоров проектирования, а не обнаружены во время тестирования DV.

Тепло-структурные компромиссы

Снижение веса иногда конфликтует с охлаждением. Толковые стены уменьшают площадь проводимости, но более более тонкие плавники могут восстановить конвективную зону, если позволяет лить. Если CFD показывает горячую зону рядом с монтажным боссом, местное ребро с распределителем тепла может превышать глобальное увеличение толщины стены. Точно так же темное, долговечное покрытие может повысить излучательную способность и восстановить некоторый тепловый край без структурного штрафа. Хитрость состоит в том, чтобы объединить несколько скромных улучшений, а не полагаться на одно из супертяжело. Когда осуществляется водяной гликольной куртку, интегрированные каналы могут полностью сдвинуть тепловой режим, обеспечивая толщину нижней стенки без перегрева.

NVH, жесткость и интеграция

Легкие части могут звонить. Чтобы сохранить легкий алюминиевый моторный корпус для двигателей EV Тихий, настраивайте расстояние между ребрами и толщину, чтобы разбить режимы панели, и используйте асимметричные рисунки ребер, где это возможно. Интеграция-такая как объединение щитов на концом ротора, крепления инвертора или охлаждающих коллекторов-сдерживает кронштейны и крепежные элементы, которые добавляют вес и сложность. Сравните два варианта в словах, затем подтвердите с простой таблицей: интегрированное жилье может сэкономить 8–12% массу и десять крепежных элементов, в то время как модульный подход может упростить обслуживание с небольшими затратами на вес. Принимать решения в контексте стратегии сборки и ремонта на местах, а не только вес.

Точная обработка и проверка

Превращение грубого кастинга в готовый компонент петтизирует точность - сфотографировано фразой Технологическая обработка алюминиевого двигателя с ЧПУ 0,01 мм Полем В то время как не каждая особенность требует контроля с десятью микрон, часто делают отверстия и спаривание. Достижение этого требует более чем способных машин; Это зависит от стратегии данных, стабильного прикрепления, теплового управления и мониторинга возможностей процесса. Думайте о обработке как о последнем шансе выравнивать механические, тепловые и герметизирующие характеристики с целью дизайна.

GD & T за то, что они поддерживают и подходят

Определите датума, которые отражают, как корпус ограничен в обслуживании. Концентричность или положение подшипников должны ссылаться на монтажную поверхность и противоположное отверстие, чтобы сохранить выравнивание ротора. Кругольность и цилиндричность на уровне нескольких микрон могут быть необходимы для защиты жизни с подшипником. Плоскостность на крышках и шестернях поддерживает сжатие прокладки и сетку передачи. Вместо того, чтобы перегружать каждую толерантность, концентрируйте точность на функциях, которые контролируют поведение системы и позволяют щедрым допускам в других местах снизить стоимость.

Фиксация, возможности процесса и проверка

Держать тонкостенное литье без искажений-это ремесло. Используйте форм-подходящие гнезда и вакуум, где это необходимо, и контролируют зажимные силы, чтобы избежать овальных отверстий. Обработка на сцене, так что удаление тяжелого склада происходит перед точными функциями. Температура охлаждающей жидкости и разминка машины при погоне за ЧПУ обработана Алюминиевый моторный корпус Толерантность 0,01 мм ; Без тепловой стабильности измерения дрейф и возможности страдают. Проверьте критические характеристики с помощью CMMS и воздушных датчиков, а также контролируйте с SPC, чтобы тенденции были пойманы до того, как запрыгнут. Способный процесс должен продемонстрировать CP/CPK> 1,33 на критических измерениях безопасности, с четкими планами реакции, когда контрольные диаграммы сигнализируют о условиях неконтролирования.

Критерии документации, SPC и выпуска

Надежная документация переводит молчаливые ноу-хау в повторяемые результаты. Планы управления должны связывать операции с характеристиками, которые они создают, и инструменты, которые их проверяют. Инспекция первой деятельности подтверждает интерпретацию печати, в то время как текущие аудиты проверяют, что фиксация, резаки и программы соответствуют утвержденному состоянию. Для герметизирующих грани сочетайте проверку поверхности с плоской. Для резьбовых отверстий проверьте местоположение, а также качество высоты тона. Окончательное тестирование утечки закрытых объемов и проверка крутящего момента для вставки завершает пакет, гарантируя, что готовый корпус соответствует производительности, долговечности и целям сборки, когда он покидает линию.

Быстрые справочные сравнения

Приведенные ниже сравнения суммируют приведенные выше заявления повествовательных заявлений, чтобы поддержать быстрые решения компромисса и межфункциональные обзоры.
